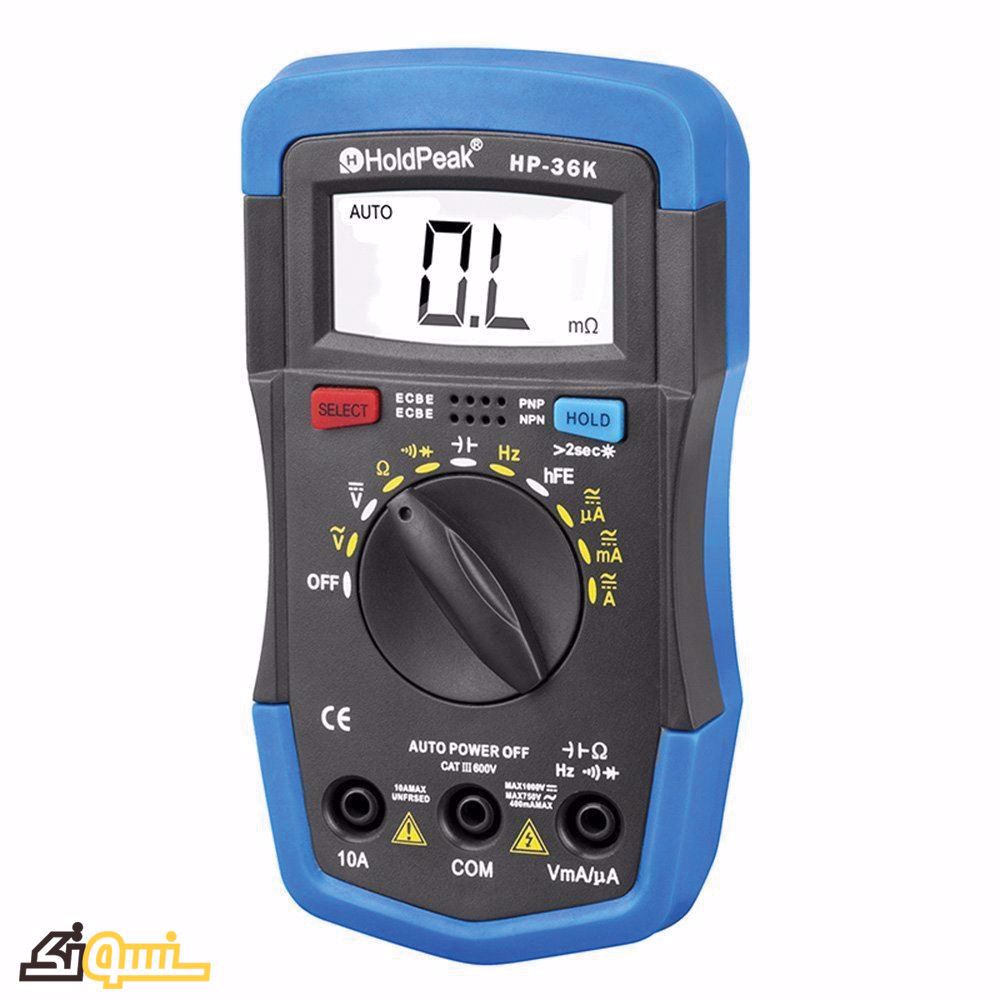

مولتی متر HP-36K
این مولتی متر ساخت شرکت هلدپیک از کشور هنگ کنگ است. مولتی متر 36k به عنوان یک مولتی متر با امکانات کامل است. این دستگاه برای اندازه گیری مقدار ولتاژ AC و DC، جریان AC و DC ، مقاومت، خازن، فرکانس، تست دیود و ترانزیستور و پارامتر HFE بکار می رود. نور پس زمینه قوی در محیط های با نور کم و صدای بلند بوق در محیط های با آلودگی صوتی بالا از دیگر مزایای این دستگاه است. این مولتی متر HP36K دارای ابعاد کوچک و وزن پایین است که سبب شده جهت کاربردهای مختلف و پرتابل مناسب باشد. تغییر رنج اتوماتیک این دستگاه باعث افزایش سرعت اندازه گیری ها می گردد.
مشخصات فنی HP 36K:
دیود و ترانزیستور
تست پیوستگی مدار
فیوز حفاظتی
لاستیک ضربه گیر
بوق با صدای آژیر
اتورنج(Auto Range)
اتوپاورآف (Auto PowerOff)
ارقام قابل نمایش 3999
اندازه گیری ولتاژ 400mV～1000V
اندازه گیری ولتاژ 4V～750V
اندازه گیری جریان 400μA～10A
اندازه گیری جریان 400μA～10A
مقاومت 400Ω～40MΩ
خازن سنجی 40nF～200uF
فرکانس 4KHz～20MHz
نوع باتری: 1.5V(AAA)x2
ابعاد: 143x75x32mm
وزن: 200g
|
Range
|
Resolution
|
Accuracy
|
Remark
|
|
DC Voltage
|
400mV
|
0.1mV
|
±(0.8% of rdg )
|
-Input Impendence: 10MΩ
-Overload protection: 250V for 400mV range, effective DC or AC 1000V for other ranges
|
|
4V
|
1mV
|
±(0.8% of rdg)
|
|
40V
|
10mV
|
±(0.8% of rdgs)
|
|
400V
|
100mV
|
±(0.8% of rdg)
|
|
1000V
|
1V
|
±(1.5% of rdg )
|
|
AC Voltage
|
4V
|
1mV
|
±(1.2% of rdg)
|
-- Frequency Range: 40 to 400Hz,40 to 100Hz for ranges 400V & 750V
-- Response: average, calibrated in rms of sine wave
|
|
40V
|
10mV
|
±(1.2% of rdg)
|
|
400V
|
100mV
|
±(1.2% of rdg)
|
|
750V
|
1V
|
±(2.5% of rdg)
|
|
DC Current
|
400μA
|
0.1μA
|
±(1.5% of rdg)
|
-- Overload protection: F500mA/250V fuse
Note: 4A & 10A ranges are not fused 10A up to 10 seconds
|
|
4000μA
|
1μA
|
±(1.5% of rdg )
|
|
40mA
|
10μA
|
±(1.0% of rdg)
|
|
400mA
|
100μA
|
±(1.5% of rdg)
|
|
4A
|
1mA
|
±(1.8% of rdg)
|
|
10A
|
10mA
|
±(3.0% of rdg)
|
|
AC Current
|
400μA
|
0.1μA
|
±(1.8% of rdg)
|
-- Overload protection: F 500mA/250V fuse Note: 4A & 10A ranges are not fused 10A up to 10 seconds
-- Frequency Range: 40 to 400Hz
-- Response: average, calibrated in rms of sine wave
|
|
4000μA
|
1μA
|
±(2.0% of rdg)
|
|
40mA
|
10μA
|
±(1.3% of rdg)
|
|
400mA
|
100μA
|
±(1.8% of rdg)
|
|
4A
|
1mA
|
±(2.0% of rdg)
|
|
10A
|
10mA
|
±(3.0% of rdg)
|
|
Resistance
|
400Ω
|
0.1Ω
|
±(1.8% of rdg)
|
-- over-load protection: 250V effective value
|
|
4kΩ
|
1Ω
|
±(1.8% of rdg)
|
|
40kΩ
|
10Ω
|
±(1.8% of rdg)
|
|
400kΩ
|
100Ω
|
±(1.8% of rdg)
|
|
4MΩ
|
1kΩ
|
±(1.8% of rdg)
|
|
40MΩ
|
10kΩ
|
±(2.0% of rdg)
|
|
Capacitor
|
40nF
|
0.01nF
|
±(3.5% of rdg)
|
-- over-load protection: 250V effective value
|
|
400nF
|
0.1nF
|
±(3.0% of rdg)
|
|
4μF
|
1nF
|
±(3.0% of rdg)
|
|
40μF
|
10nF
|
±(3.0% of rdg)
|
|
100μF
|
100nF
|
±(3.0% of rdg)
|
|
Frequency Testing
|
4kHz
|
1Hz
|
±(0.5% of rdg)
|
-- Overload Protection: 250V DC or rms AC, Sensitivity: Range of input voltage:1.5V~10V, If input voltage over range,need adjust
|
|
40kHz
|
10Hz
|
±(0.5% of rdg)
|
|
400kHz
|
100Hz
|
±(0.5% of rdg)
|
|
4MHz
|
1kHz
|
±(0.5% of rdg)
|
|
20MHz
|
10kHz
|
±(0.5% of rdg)
|
|
Transistor hFE Test
|
Range
|
Test Range
|
Test Current / voltage
|
|
|
NPN & PNP
|
0-1000
|
Ib=10μA / Vce=2.4V
|
|
Diode Test
|
Range
|
Resolution
|
Function
|
-- over-load Protection: 250V effective value, forward DC current: approximate 0.5mA Reversed DC voltage: approximate 1.5V
|
|
1mV
|
Display: read approximate forward voltage of diode
|
|
Continuity
|
Range
|
Function
|
-- over-load protection: 250V effective value
n open circuit voltage: approximate 0.5V
|
|
Built-in buzzer will sound if resistance is lover than 50Ω
|
